Tesla Model Y – Interieurfilter vervangen (Handleiding)
Regelmatig vervangen van het filter zorgt ervoor dat de lucht in je Tesla Model Y schoon blijft, de airconditioning efficiënt werkt en je ruiten niet beslaan. In deze handleiding lees je hoe je het filter in slechts enkele minuten eenvoudig zelf vervangt.
Snelle controle
| Tijdsduur | ca. 15-20 minuten |
| Moeilijkheidsgraad | Gemiddeld |
| Inbouwlocatie | Voetenruimte van de passagier |
| Gereedschap | Kunststof hefwerktuig & Torx T20-schroevendraaier / 6 mm dopsleutel |

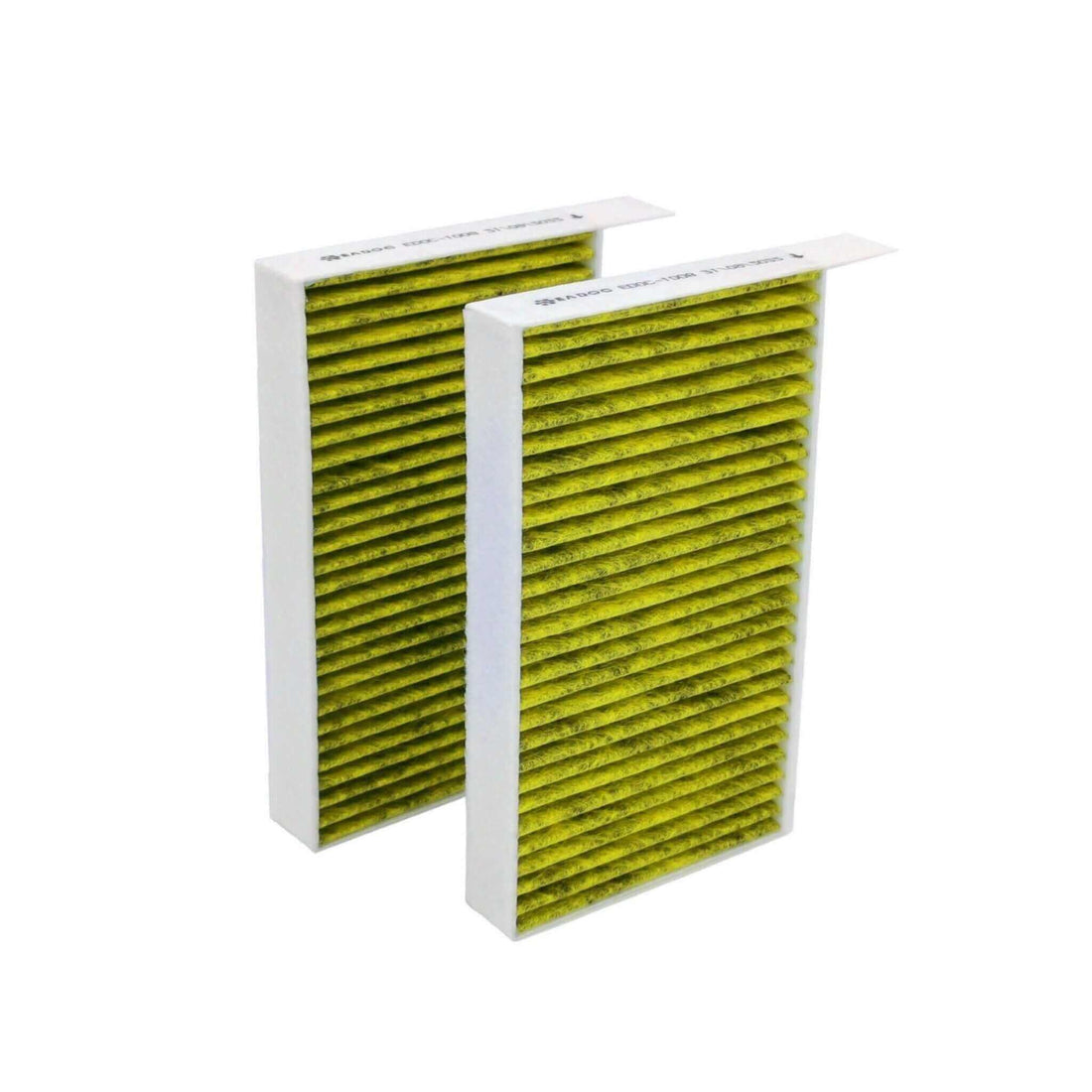

| Geschikt filter | EDOC-1008 |
| Luchtstroom | naar achteren (richting achterzijde) |
| Interval van de fabrikant | elke 15.000-30.000 km of 24 maanden |
| Aanbeveling van EV-DOC | elke 15.000-20.000 km of 12-18 maanden |
Voorbereiding
- Voertuig beveiligen: Zorg ervoor dat het voertuig in de parkeerstand (P) staat, volledig is uitgeschakeld (contact/systeem uit) en dat de ventilatie/airconditioning is uitgeschakeld.
- Bescherming & hygiëne: Leg een mat of doek onder het werkgebied om vallend vuil op te vangen. Een bril en een stofmasker beschermen je tegen vallend stof en pollen. Houd bij voorkeur een stofzuiger bij de hand om de behuizing vóór de montage uit te zuigen.
- Verlichting: Omdat de inbouwlocatie meestal donker is, raden we een hoofdlamp of zaklamp aan voor optimaal zicht.
- Gereedschap: Voor het vervangen heb je een kunststof hefwerktuig en een Torx T20-schroevendraaier of 6 mm dopsleutel nodig voor de schroef van het deksel (afhankelijk van het bouwjaar).
- Toegang: Het filter bevindt zich links aan de zijkant van de middenconsole in de voetenruimte van de passagier. Schuif de stoel helemaal naar achteren en klap de rugleuning ver naar achteren om maximaal werkruimte te creëren.
Stapsgewijze handleiding
-
Bovenste afdekking van de voetenruimte en kabels losmaken
Maak de kunststof clips van de afdekking direct onder het handschoenenkastje los met het hefwerktuig. Laat de afdekking voorzichtig zakken, koppel de aansluitingen voor de verlichting van de voetenruimte en de luidspreker los en leg de bekleding opzij. -
Zijbekleding van de middenconsole verwijderen
Maak de met tapijt beklede zijbekleding aan de linkerkant van de voetenruimte van de passagier los. Pak de bekleding aan het achterste uiteinde vast en trek deze voorzichtig naar buiten om haar uit de clips te halen. -
Filterbehuizing openen
Bovenaan het verticale filterdeksel zit één schroef (T20 Torx of 6 mm zeskant). Draai deze schroef los, haak het deksel aan de onderkant los en verwijder het. -
Oude filterelementen verwijderen
Tesla gebruikt twee gestapelde filterelementen. Trek eerst het bovenste filterelement aan het stoffen lipje naar buiten. Til daarna het onderste filterelement in de schacht op en trek het er eveneens uit. -
Nieuwe filters plaatsen
Plaats het eerste filterelement en schuif het helemaal naar beneden in de schacht. Plaats daarna het tweede filterelement er direct boven. Zorg ervoor dat de stoffen lipjes aan het filter naar buiten wijzen (richting het passagiersportier), zodat je ze bij de volgende vervanging gemakkelijk kunt vastpakken.↔ Luchtstroom: De pijlen aan de zijkant van de filters moeten naar achteren (richting achterzijde) wijzen!
💡 Pro-tip: Houd het onderste filterelement tijdens het inschuiven plat tegen de bodem van de behuizing. Als het bovenste element bij het plaatsen blijft haken, druk het dan aan de lange zijkanten licht samen - zo glijdt het netjes over het onderste element!
-
Behuizing sluiten en bekleding monteren
Plaats het filterdeksel aan de onderkant, klap het omhoog en draai de schroef vast. Klik de met tapijt beklede zijwand weer vast. Sluit de kabels voor de verlichting en luidspreker aan op de bovenste afdekking en druk deze stevig aan totdat de clips vastklikken.
